产品介绍

光纤光栅钢筋传感器主要用来监测结构中的钢筋或锚杆的应力，例如：桥梁、混凝土桩以及芯墙。钢筋传感器构成是由一定长度的高强圆钢，在钢轴线处安装有光纤光栅应变计。光纤光栅钢筋传感器没有改变钢筋的力学性能，即对钢筋没有局部增强作用，同时保留了光纤光栅的应变传感特性。该传感器可以准确测量钢筋混凝土结构中钢筋的局部应变。

产品特点

  • 抗干扰,防雷击：不受电磁干扰，本质防爆、防雷击
  • 耐腐蚀，耐老化：耐温性能和耐腐蚀、耐老化性能比较好
  • 分布测量：可实现分布式测量
  • 密封，稳定：体化封装，性能更稳

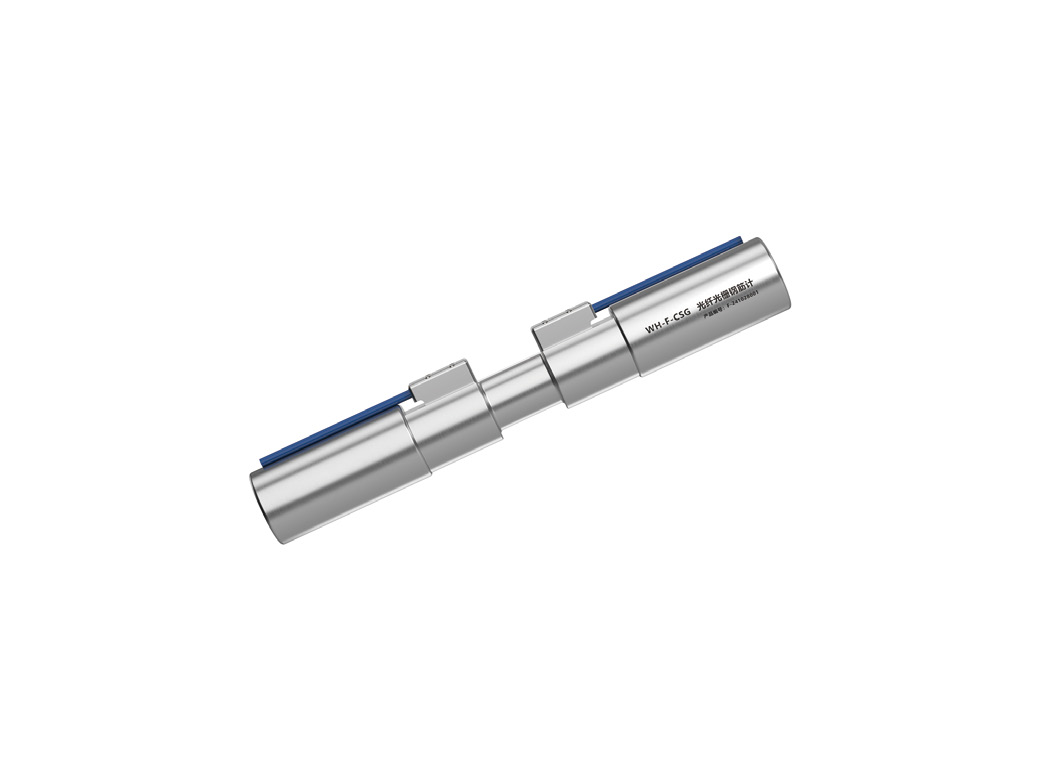

产品结构图

Product Structure Diagram

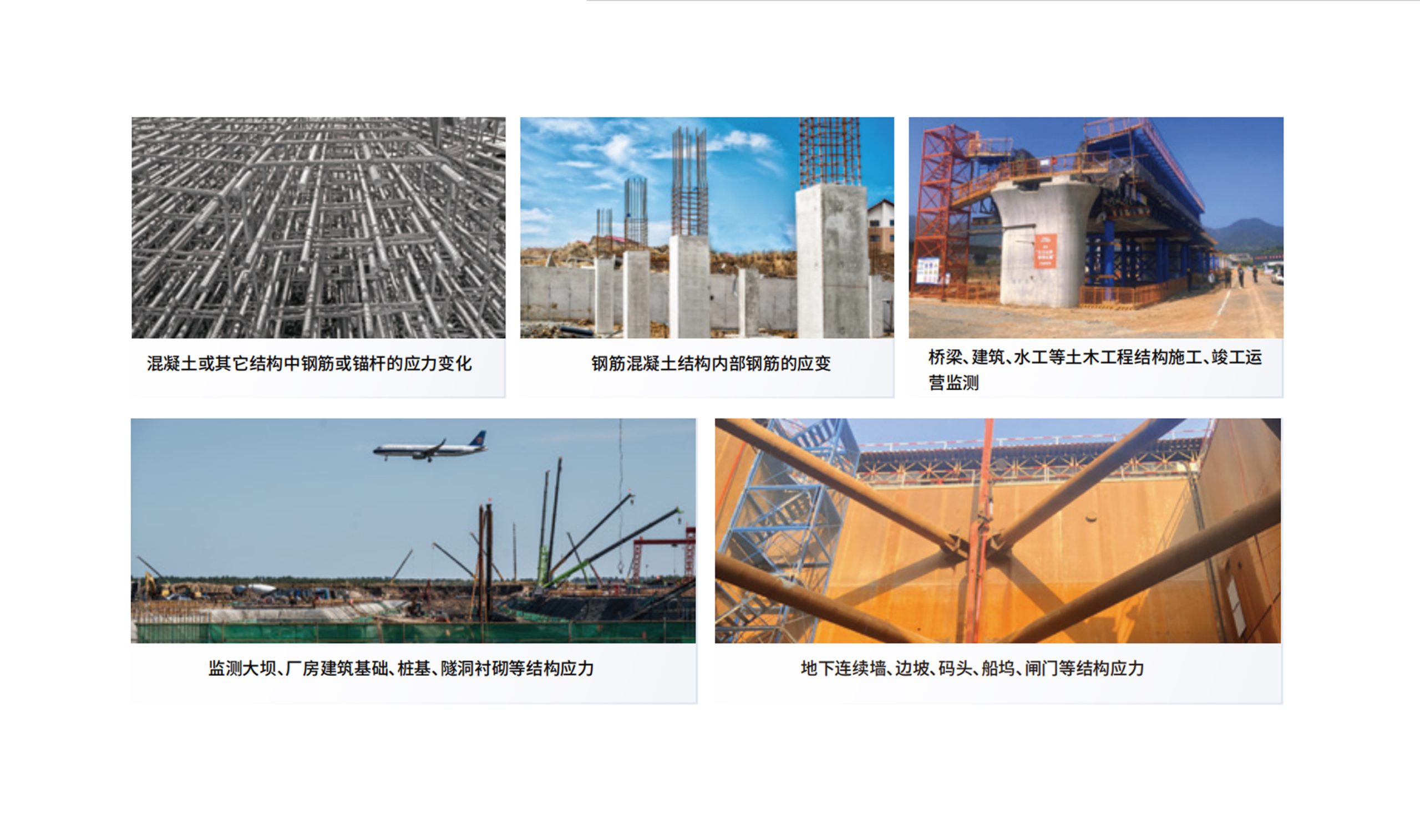

产品应用

  • 混凝土或其它结构中钢筋或锚杆的应力变化
  • 钢筋混凝土结构内部钢筋的应变
  • 桥梁、建筑、水工等土木工程结构施工、竣工运营监测
  • 监测大坝、厂房建筑基础、桩基、隧洞衬砌等结构应力
  • 地下连续墙、边坡、码头、船坞、闸门等结构应力

产品参数

Product Parameter

产品特性技术参数
量程200mm
分辨率0.1%F.S.
精度0.3%F.S.
峰值反射率≥90%
中心波长(nm)1529~1565nm
尾纤类型单模单芯铠装光缆
工作温度-30°C+80°C
尺寸（mn）308*94
材质7075铝和高强度PC管
