WH-F-IMG光纤光栅倾角计

产品介绍

光纤光栅倾角计的测量原理是两根光纤布拉格光栅对称的张拉在固定端与摆锤之间，当传感器角度发生变化时，一根光栅被拉长，而另一根光栅缩短，通 过测量反射回来中心波长的变化来计

产品特点

  • 抗干扰，抗腐蚀：不受电磁干扰、抗腐蚀、抗雷击能力强
  • 温度补偿：自带温度补偿
  • 重复使用：纹连接结构，安装简单快捷，可重复 使
  • 超远距离传输：传输距离达10公里以上
  • 设置保护装置：恶劣环境可使用连接头保护装置
  • 坚固密封：铠装光缆，传感器坚固密封

产品结构

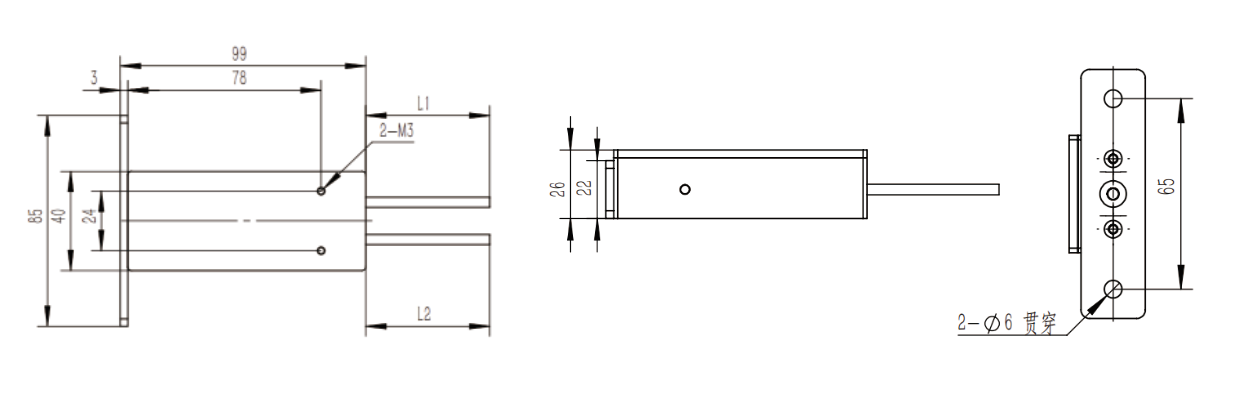

Product Structure Diagram

应用场景

光纤光栅倾角传感器用于桥梁、大坝、建筑物的倾斜角度的测量。具有长期可靠性高、恶劣环境对其测量结果影响较小的特点。

产品参数

Product Parameter

产品特性技术参数
量程±10°
分辨率0.02°
精度0.05°
中心波长1529nm～1561nm
峰值反射率≥90%
使用温度-30～+80℃
光栅数量2
尾纤4mm铠装光缆
外形尺寸40*96*26(mm)
重量308克
材质7075铝型材
